工业CT X射线源关键参数

2024-09-13 16:20:31
                 X射线源作为工业CT的核心部件,其性能表现直接关系到检测结果的度,其各项参数的设置与调整,对成像效果起着决定性的作用。工业CT中X射线源的四个核心参数:「焦点尺寸」、「管电压」、「管电流」和「功率」。
焦点尺寸

                 焦点的大小,在X射线成像中,犹如画家手中笔尖的粗细,对画作的细腻度起着决定性作用。它不仅是成像质量的基石,更是分辨率提升的关键钥匙。试想,当焦点细腻如针尖,X射线便如同精准束光,穿透物体时路径更为聚焦,所勾勒出的影像边缘,宛如刀锋刻画,清晰锐利,即便是微尘般的细节也能纤毫毕现。

                 对于追求极致精准度的工业领域,如医疗诊断中的微小病灶探测或是材料科学中的纳米结构分析,体素尺寸已步入微米乃至纳米级。这时,若投影的图像因焦点过大而显得模糊,就如同隔纱视物,每一丝不清都将是对分辨率的致命打击,信息的真实性与完整性大打折扣。因此,高分辨率的系统如同精密的显微镜,渴求着更微小、更精准的射线源焦点作为“探照灯”,通过它,即便是隐藏在复杂结构深处的微妙变化,也能在放大的体素图像中一一呈现,清晰可辨,为科学研究与临床应用提供无可挑剔的影像证据。

                 然而,焦点尺寸并非一味求小。若焦点过于纤细,则犹如细流难撼巨石,势必需求射线功率之涓涓细流,从而导致辐射剂量减弱,宛若晨曦微光,难以照亮深邃之境。为觅得足够之X射线光芒,唯有延长曝光时间,让扫描之轮缓缓转动,于时间的长河中静待图像之缓缓呈现。
再者,焦点大小,实乃X射线管设计与制造技艺之桎梏所限,犹如匠人雕琢,每一分寸皆需匠心独运。于实际应用之广袤舞台上,焦点之选,当如量体裁衣,依据成像之精细需求与设备之卓越性能,方能相得益彰。
                 譬如科研探索之殿堂,追求图像质量之巅峰,犹如画家渴求画布上每一笔皆成传世之作,故需极微小焦点之射线源,犹如精密之眼,洞察微观世界之奥秘。而在某些应用场景,若对分辨率之要求略为宽松,或需穿透厚重之物,如大型铸件,则较大焦点之X射线源便成首选,它如同勇士之矛,以力破万钧,穿透重重阻碍,揭示物体内部结构之真容。

                 如此,焦点之选,既需智慧之考量,亦含技艺之精妙,方能在成像之路上,步步为营,尽显图像之魅力与设备之潜力。


管电压

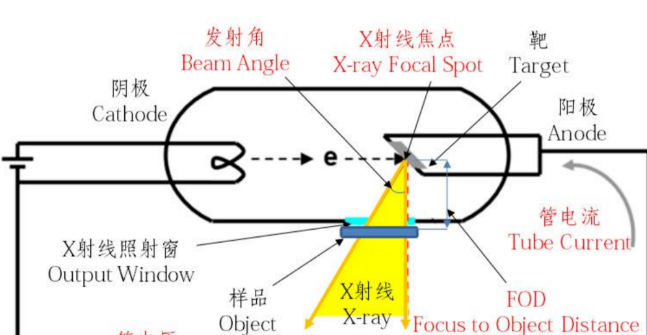

                 管电压是X射线源的关键参数之一,它实际就是阴极钨灯丝、阳极靶之间的电压。管电压决定了X射线能量的高低。电压越高,产生的X射线能量越高,波长越短,穿透物质的能力也会越强,能够检测物质的厚度也越厚。然而,过高的电压也可能导致图像过曝,增大焦点尺寸,降低图像的空间分辨率,影响检测结果。因此,在选择电压时,需要根据检测物体的材质(密度)、结构、厚度以及所需的图像质量进行综合考量。
此外,管电压长期过高地使用还会影响射线源的稳定性和寿命。过高的电压可能导致钨灯丝过热,加速其老化过程,缩短使用寿命。因此,在使用射线源时,需要确保电压稳定且不超过设备的额定电压范围,以保证设备的长期稳定运行。
管电流

                 管电流,也就是单位时间内从阴极钨灯丝跑到阳极靶的电子数量。管电流决定了X射线的剂量。在X射线管中,当电流增大时,阴极会释放更多的电子,撞击阳极靶产生更多的X射线粒子,使得X射线的剂量增大。这意味着在相同的时间内,可以有更多的X射线粒子通过物体并被探测器采集,从而提高了成像的灵敏度和成像效率。因此,在需要快速获取图像或提高图像对比度的场景中,可以通过增大电流来增强X射线的强度。

                 其次,电流的变化也会影响到X射线源的性能和稳定性。过高的电流可能会导致射线源内部过热,加速设备老化,甚至可能损坏设备。此外,电流的不稳定也可能导致X射线强度的波动,影响到成像的稳定性和质量。因此,在调节电流时,需要考虑到设备的散热性能和电流的稳定性,确保X射线源能够在安全、可靠的状态下工作。


功率
                 功率是X射线源的一个重要参数,它反映了X射线源的输出能力。功率与管电压和管电流的乘积成正比,射线源的功率计算公式可以表示为:功率 = 管电压 × 管电流。正因如此,功率的高低对射线源的强度和穿透力都密切相关。

                 首先,功率决定了射线源的输出能力。射线源的功率越大,其产生的X射线强度就越高,单位时间内能够发射的X射线粒子数量也越多。这意味着在相同的曝光模式下,高功率的射线源能够更快速地完成扫描或能构成更高质量的图像,提高工作效率。其次,高功率的射线源产生的X射线具有更强的穿透力,能够更深入地穿透物体,获取物体内部更详细的结构信息。


                 直观地说,X射线管是将电子束聚焦后打到一个金属靶上从而激发出的射线,那么聚焦后,电子所落在靶上的那个小圈范围就等同于焦点尺寸。在电子轰击靶的过程中,其中98%的能量转变为热量,这些热量通过靶的散热层处理消散掉。但由于散热层材料性质限制,为确保靶不被融化,当靶功率超过一定阈值时,射线管必须要放大焦点尺寸,以增加散热面积,确保靶不被烧穿。

                 需要特别指出的是,目前市面上没有任何厂家能做到在焦点状态下,输出大功率。任何一款微焦点射线源,小焦点仅仅是一个佳指标,并不代表它能一直是这个焦点尺寸。随着靶上功率的增加,焦点尺寸必然会增大。

                 焦点尺寸、管电压、管电流和功率是X射线源的关键参数,它们相互关联、相互影响,共同决定了X射线成像的质量和应用范围。在实际应用中,根据具体的检测需求和设备性能进行综合考虑,以达到佳的检测效果。
